- Щільномір ґрунту електронний ZFG 3.1 GPS

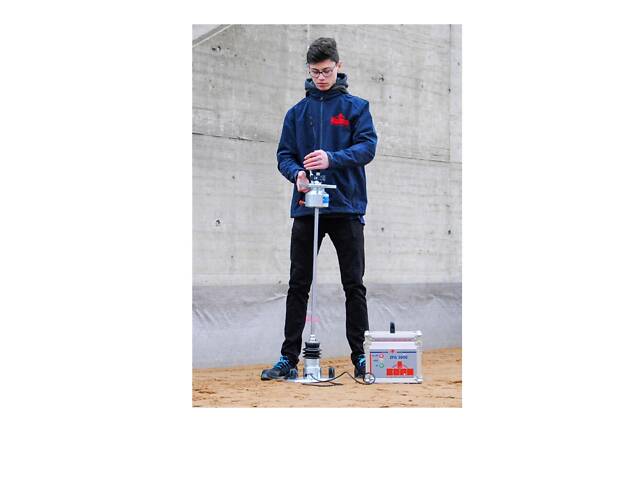

Електронний щільномір ґрунту ZORN Instruments ZFG 3.1 GPS-- універсальний прилад для точного визначення динамічного модуля пружності (несучої здатності та динамічної деформації) ґрунту та основ доріг із збереженням координат місця проведення вимірювань за допомогою вбудованого модуля GPS
У принципі роботи динамічного щільного ґрунту ZFG 3.1GPS реалізовано метод штампу «метод падаючого вантажу», що імітує проїзд автомобіля по дорожньому покриттю.
Динамічний щільномір ZORN Instruments ZFG 3.1 GPS дозволяє зробити швидкий вимір і оперативно винести рішення щодо придатності грунту.
Динамічне випробування навантаженням плити за допомогою легкого дефлектометра з вантажем, що падає, підходить для крупнозернистих грунтів і грунтів змішаного гранулометричного складу з макс. розміром зерна 63 мм. Результат випробувань відображається у МН/м². Легкий дефлектометр з вантажем, що падає, має діапазон вимірювань 15 -70 МН/м². При півторакратному динамічному навантаженні, яке досягається за допомогою навантажувального пристрою масою 15 кг, діапазон вимірювань розширюється до 70 – 105 МН/м². Він потрібний для дослідження важких шарів основи в надземному будівництві та гравійних ґрунтів.
Щільномір ZFG 3.1 GPS дозволяє виконувати:
Визначення коефіцієнта ущільнення ґрунту
Вимір динамічного модуля пружності ґрунту Еvd
Визначення географічних координат точки вимірювання (модифікація ZFG 3.1 GPS)
Оцінка несучої здатності грунтів і основ доріг по динамічному модулю пружності. Збереження координат місця проведення вимірювань за допомогою вбудованого модуля GPS. Перегляд GPS позицій вимірювання в Google Maps.
Побудова графічної діаграми прогину, що відображає динаміку зміни просадки на досліджуваному ґрунті
Застосовується при виконанні наступних видів робіт:
Земляні роботи, підземне будівництво
Будівництво авто та залізничних доріг
Злітно-посадкові смуги
Контроль за ущільненням
Зернисті прошарки
Стабілізація ґрунту
Відвальні групи
Засипання траншей
Відкатні шляхи
Дамби та схили
Засипання опор
Технічні характеристики
Навантажувальний пристрій
Вага вантажу 10 кг 15 кг
Загальна вага 15 кг 20 кг
Максимальна ширина 200 мм
Висота 1135 мм 1150 мм
Максимальна сила дії 7,07 кН 10,6 кН
Час дії 17 мсек ± 1,5 мсек
Максимальний тиск на ґрунт 0,1 МН/м2 0,15 МН/м2
Навантажувальна плита
Діаметр 300 мм
Висота 130 мм
Вага 15 кг
Вимірювальний блок
Габарити 100x210x40 мм
Вага 440 г
Діапазон виміру усадки від 0,3 до 5 мм.
Точність вимірювання усадки ± 0,02 мм
Діапазон вимірювання Evd 5…70 МПа/м2 70…105 МПа/м2
Діапазон вимірювання датчика ±100 г
Діапазон частот виміру від 0 до 500 Гц
Діапазон температур виміру від 0 до 40 °C
Електроживлення
Акумулятор / батарея 4,8 ... 6 В (4x 1.2 ... 1.5В типу Міньйон (Mignon) / АА)
Автоматична система вимкнення
Перехід у режим сну через 4 хв.
При розрядженій батареї U <3,9 в < div>
