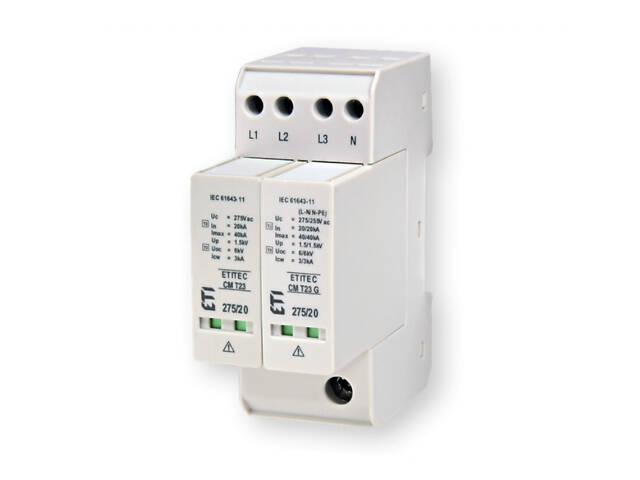

Обмежувач перенапруги 4Р 40кА 275В [2440656] ETITEC CM T23 ETI

Характеристики

• Рубрика
  Стабілізатори напруги

  Показати всі Приховати
• Стан
  Новий

  Показати всі Приховати
• Артикул
  2440656

  Показати всі Приховати
• Додаткові характеристики

  Количество полюсов	4 шт
  Номинальный разрядный ток	40 кА
  Состояние	Новое
  Степень защиты IP	20
  Тип	Разрядник
  Класс защиты	Класс 2+3 (C+D)
  Номинальное рабочее напряжение, В	275
  Разрядный ток Imax, кА	40

• Опис товару

  Обмежувач перенапруги ETITEC CM T23 275/20 (3+1, 2р, ТТ), 2440656 Обмежувачі перенапруги ETITEC CM T23 групи C+D забезпечують захист від непрямих, наведених, індукованих перенапруг та непрямих ударів блискавки. Встановлюються в розподільних пристроях або безпосередньо перед об’єктом, що захищається. Даний тип обмежувачів має компактні габаритні розміри, що дозволило в 1-модульному пристрої розмістити обмежувачі для системи заземлення 2 + 0 та 1 + 1, а в 2-модульному 4 + 0 та 3 + 1.
  Особливості:
  - компактні габарити, 1-но/3-фазні;
  - In : 20 kA;
  - Imax : 40 kA;
  - категорія: Т2+Т3 / II+III / C+D;
  - з’ємні модулі (можливість заміни);
  - монтаж на шину ТН 35;
  - візуальна індикація несправності (індикатор червоного кольору - пошкодження);
  - контакти дистанційної сигналізації (опція - RC версія);
  - відповідність стандартам IEC 61643-11:2011 та EN 61643-11:2012+A11:2018 Тип пристрою ETITEC CM T23 (3+1) Відповідність стандартам IEC 61643-11:2011, EN 61643-11:2012+A11:2018 Клас (IEC / EN / VDE) T2, Т3/II, III/C+D Номінальна напруга (АС) Uо 230V; 50-60 Hz Напруга довготривалої роботи (АС) 275 V (L-N) / 255 (N-PE) Тимчасова перенапруга (АС) 440V/120 min (L-N) безп. відключення 1200V/300A 200 ms (N-PE) безп. відключ. Номінальний струм розряду (8/20 μs) 20 kA (L/N)/(N-PE) Максимальний струм розряду (8/20 μs) Imax 40 kA (L/N)/(N-PE) Рівень захисту по напрузі 1500 V (L/N)/(N-PE) Залишкова напруга при 5kA (8/20 μs) Ures 1000 V (L/N) / 300V (N-PE) Напруга розімкненого кола генератора комбінованої хвилі (1,2/50 μs) Uoc 6 kV (L/N)/(N-PE) Струм короткого замикання генератора комбінованої хвилі (8/20 μs) Icw 3 kA (L/N)/(N-PE) Номінальна вимикальна здатність супроводжуючого струму Ifi 100 ARMS (N-PE) Час спрацьовування tA <25 ns (L/N) / < 100 ns (N-PE) Запобіжник (max) 100 A gG Допустимий струм короткого замикання Isccr 25 kA Робочий діапазон температур Ta -40 °С ... +85 °С Допустима вологість RH 5% - 95% Встановлення над рівнем моря (max.) 2000 м Зусилля затягування Mmax 1,2 Nm (L, N) / 2 Nm (PE) Переріз провідників (max) L, N: 10 мм2 (одножильний) / 6 мм2 (багатожильний)
  PE: 35 мм2 (одножильний) / 25 мм2 (багатожильний) Монтаж на шину ТН 35, EN 60715 Ступінь захисту IP 20 Матеріал корпусу термопластик; клас горючості UL 94 V-0 Внутрішній тепловий розчіплювач так Візуальна індикація несправності робочий - зелений індикатор / несправний - червоний індикатор
