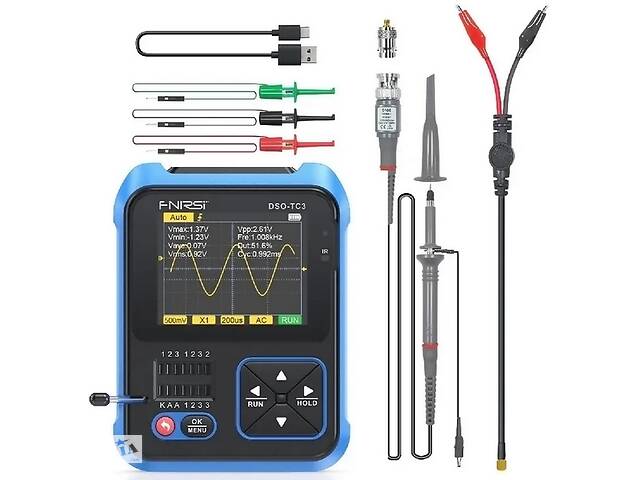

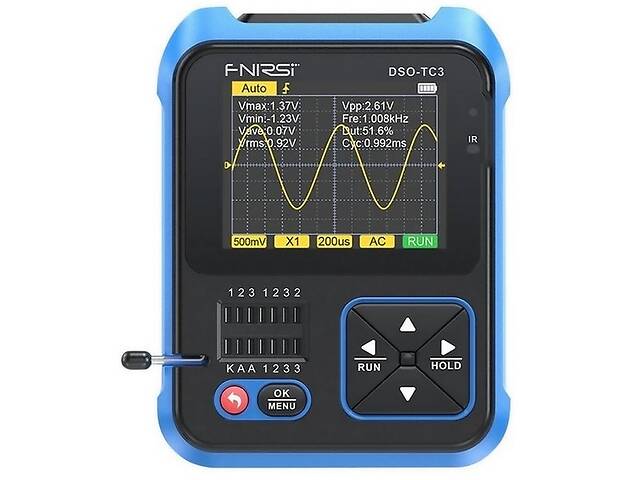

FNIRSI DSO-TC3 портативний осциллограф з функцією тестера компонентів та генератора

Характеристики

• Рубрика
  Радіовимірювальні прилади

  Показати всі Приховати

• Опис товару

  FNIRSI-TC3 - портативний осцилограф / тестер компонентів / генератор сигналів, характеризується частотною полосою 500 кГц, швидкістю виборки 10 МВ/с, + вбудований генератор сигналів (синус, меандр, трикутник, імпульс, нахил, DC, амплітуда: 3.3 В)
  Технічні характеристики портативного осцилографа FNIRSI-TC3:
  • Полоса частот і кількість каналів: 500 кГц х 1 канал
  • Частота виборки: 10 МВ/с
  • Діапазон часових розгорток: от 1 мкс/діл до 10 с/діл.
  • Посилення по вертикалі: від 10 мВ/діл до 10 В/діл.
  • Автоматичні виміри: 8 параметрів (частота, пік-пік, заповнення імпульса, амплітуда, максимум, мінімум, період, RMS, середнє значення)
  • Тип входа: відкритий DC, закритий АС, входний імпеданс: 1 МОм, 25 пФ
  • Максимальна напруга на вході: 40 В (ділення: 1 до 1), 400 В (ділення 10 до 1).
  • Дисплей: 2,4” TFT: 320x240
  • Живлення: встроєний акумулятор 1500 мАч (10 часів роботи)
  • Габарити: 103 х 79 х 31 мм, маса: 250 гр.
  Характеристики генератора:
  • синус: 1-100кГц / 0-3.3В / 50%
  • меандр: 1-100кГц / 0-3.3В / 50%
  • трикутник: 1-100кГц / 0-3.3В /50%
  • імпульс: 1-100кГц / 0-3.3В / 0-100%
  • нахил: 1-100кГц / 0-3.3В / 0-100%
  • DC: 0-3.3В
  Технічні характеристики тестера компонентів FNIRSI-TC3:
  • Транзистор, підсилення hfe, напруга Ube, Ic/Ie, струм Iceo, Ices, напруга Uf
  • Діод, тестова напруга: менша 5В. напруга переходу, зворотній струм, ємність.
  • Стабілітрон, тестова напруга: від 0,01 - 24 В. напруга переходу, зворотній струм, ємність.
  • JFET: ємність Cgate, струм Idrain / Vgs, напруга Uforward
  • IGBT: струм Idrain / Vgs, напруга Uforward
  • MIOSTET: напруга Uturn-on, ємність Cgate, опір Rds, напруга Uforward
  • SCRS/Triac: тестова напруга до 5В, ток до 6мА, напруга Ugate
  • Ємність: 25 пФ - 100 мФ, ємність та втрати Vloss
  • Опір: 0.01Ом - 50 МОм, опір
  • Індуктивність: 10 мкГн-1000 мкГн, значення та опір
  • Елемент живлення: 0.1-4.5В, значення напруги, полярність
  • Напруга: 0-16 В
  • DS18B20: температура
  • DHT1: вологість
  • PWM вихід: 1,5 кГц - 9,99 МГц
  • IR декодування: NEC протокол, відтворення коду та форми на дисплеї.
