Опис товару

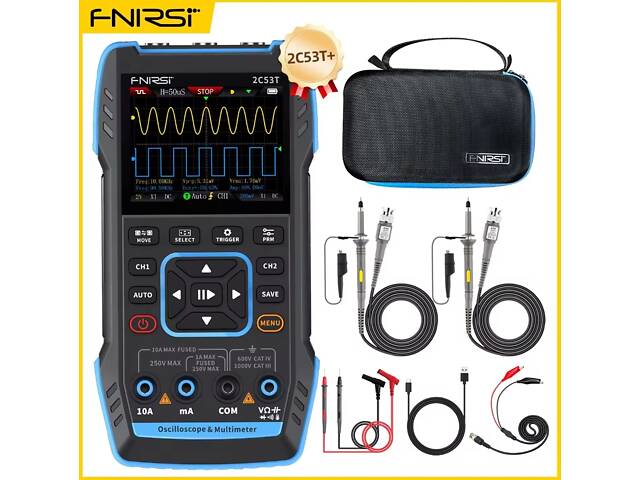

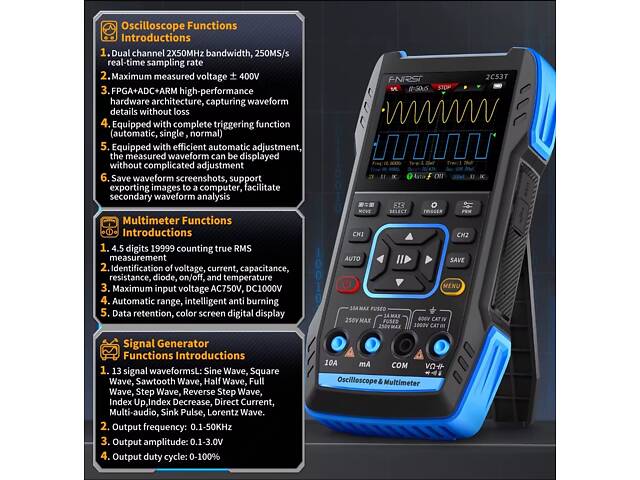

Fnirsi 2C53T Портативний Осцилограф, Мультиметр, Генератор Сигналів (Максимальна комплектація) фото 1

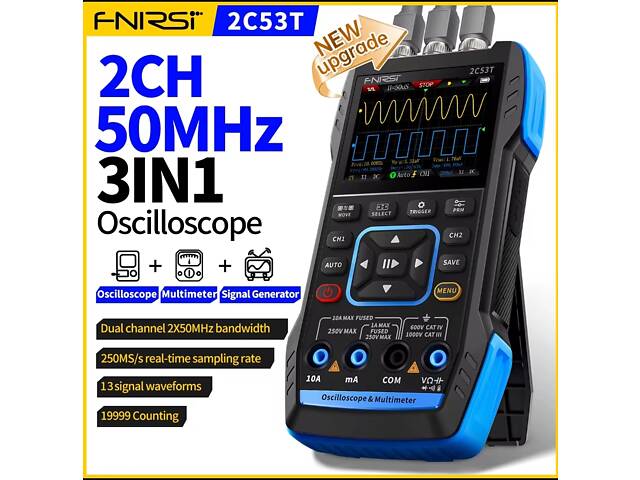

FNIRSI 2C53T — це універсальний двоканальний цифровий осцилограф «три в одному», випущений компанією FNIRSI та призначений для професіоналів у галузі технічного обслуговування та досліджень. Цей пристрій поєднує функції осцилографа, мультиметра і генератора сигналів. В осцилографі використовується апаратна архітектура FPGA+RM+АЦП із частотою дискретизації 250 MS/s, аналоговою смугою пропускання 50 МГц та вбудованим модулем захисту від високої напруги, який підтримує вимірювання пікової напруги до ±400 В. Він також підтримує збереження та перегляд знімків екрана форми сигналу для повторного аналізу.
Функція мультиметра підтримує вимірювання напруги та струму змінного/постійного струму, а також вимірювання ємності, опору, діодів та цілісності ланцюга, що робить його ідеальним багатофункціональним інструментом для професіоналів, ентузіастів або домашнього використання.
Вбудований генератор функціональних сигналів DDS може виводити 13 типів функціональних сигналів з максимальною вихідною частотою 50 кГц та кроком 1 Гц. Вихідна частота, амплітуда та робочий цикл регулюються. Він оснащений 2,8-дюймовим РК-екраном високої чіткості з роздільною здатністю 320*240 і вбудованою літієвою батареєю, що перезаряджається, ємністю 3000 мАч з часом роботи в режимі очікування до 6 годин. Його компактний розмір надає користувачам чудову портативність.
Особливості:

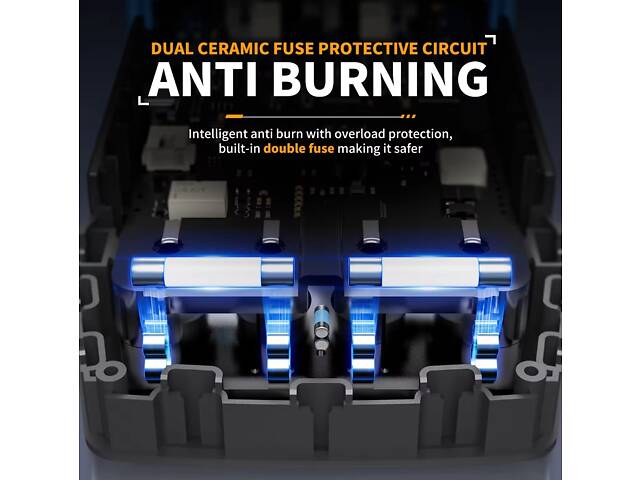

• Захист від горіння: захисна схема з подвійним керамічним запобіжником.
• Відмінна продуктивність: апаратна архітектура використовує ту ж схему ARM+FPGA+ високошвидкісний АЦП, що й настільні комп'ютери. Це не проста схема прямого збору даних з ЦП, вона має потужну систему запуску з надсильною здатністю захоплення форми сигналу без втрати деталей форми сигналу.

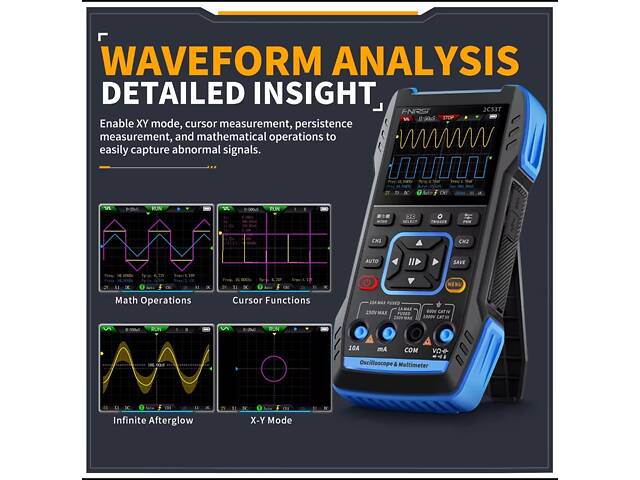

• Детальний аналіз форми сигналу: підтримує розширені функції, такі як режим XY, вимірювання курсору, вимірювання післясвітлення, математичні операції тощо, що дозволяє легко фіксувати аномальні сигнали. Підтримує збереження та експорт сигналів для зручного вторинного аналізу.
• Збереження та перегляд сигналів: Збережіть скріншот форми сигналу одним натисканням кнопки. Збережене зображення можна переглянути на осцилографі або експортувати комп'ютер для полегшення вторинного аналізу.
Характеристики осцилографа:

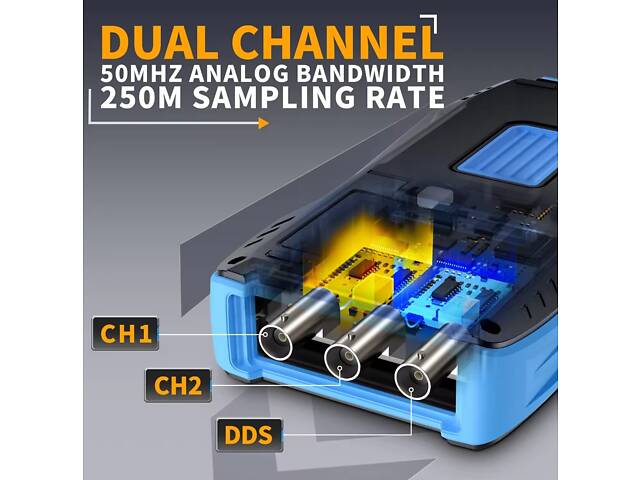

• Канал: двоканальний
• Частота дискретизації: 250 мс/с
• Аналогова смуга пропускання: 50 мкм (двоканальний незалежний 50 мк)
• Глибина зберігання: 1 тис. крапок
• Імпеданс: 1 МОм
• Діапазон тимчасової розгортки: 10 нс-20 с.
• Вертикальна чутливість: 10 мВВ/поділ-10 Вт/поділ (X1)
• Максимальне значення напруги: ±400 В.
• Режим тригера: Авто/Нормальний/Одиночний
• Тип тригера: фронт, що наростає, фронт спаду
• Режим відображення: YT/Rolling/XY
• Метод з'єднання: змінний/постійний струм
• Математика: 8 основних операцій + БПФ.
• Збереження знімка екрана форми сигналу: так
• Експорт зображення сигналу: так
• Вимірювання курсору: так

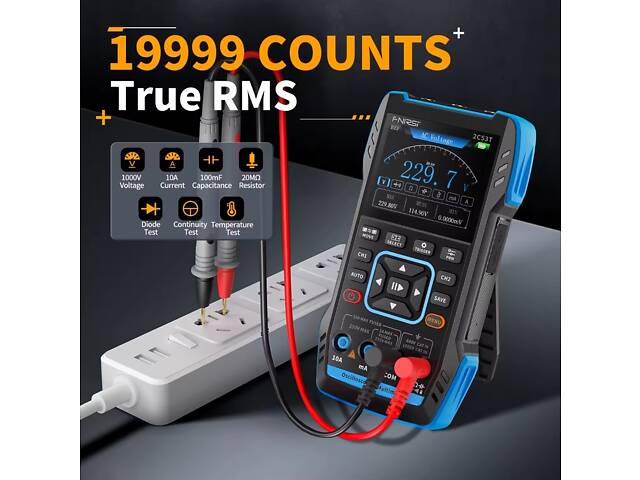

Характеристики мультиметра:
• Напруга постійного струму: 1,9999 В/19,999 В/199,99 В/1000 В
• Напруга змінного струму: 1,9999 В/19,999 В/199,99 В/750,0 В
• Постійний струм: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
• Змінний струм: 19,999 мАА/199,99 мА/1,9999 А/9,999 А
• Опір: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм, 1,9999 кОм/199,99 Ом
• Економія: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нсФ/99,99 нсФ/9,999 нсФ/9,999 мкФ/99,99 мФ
• Температура: (-55~1300)/(-67~2372)
• Перевірка діода: так
• Перевірка безперервності: так
Характеристики генератора сигналів:
• Форми сигналу: синусоїдальна хвиля, прямокутна хвиля, пилкоподібна хвиля, напівхвиля, повна хвиля, позитивна східчаста хвиля, зворотна східчаста хвиля, експоненційний ріст, експоненційний спад, постійний струм, мультиаудіо, синкер-імпульс, хвиля Лоренца
• Вихідна частота: 0-50 кГц
• Вихідна амплітуда: 0-3 В
• Вхідний робочий цикл: 0-100%
