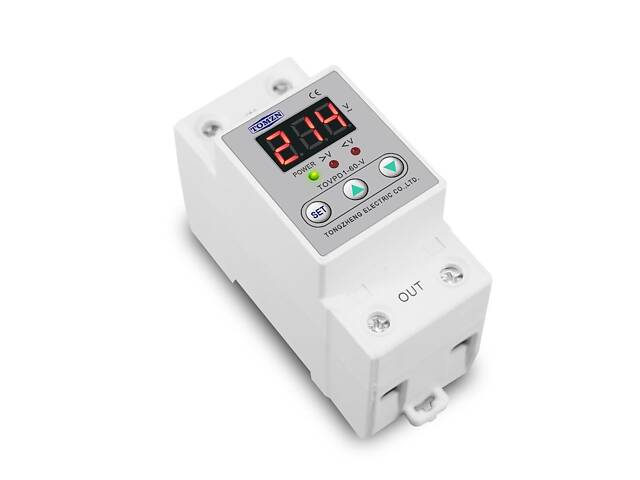

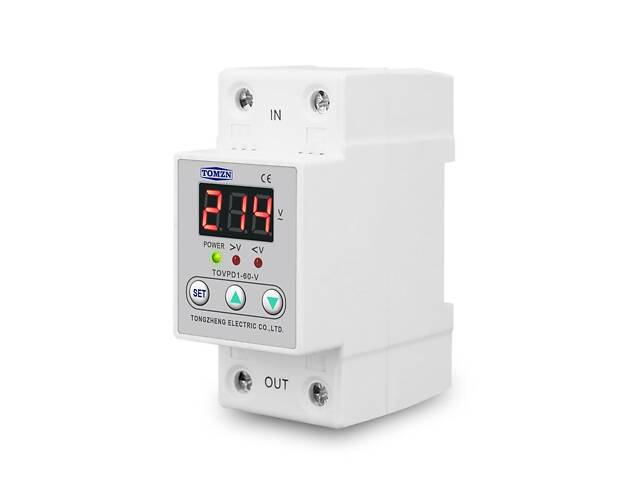

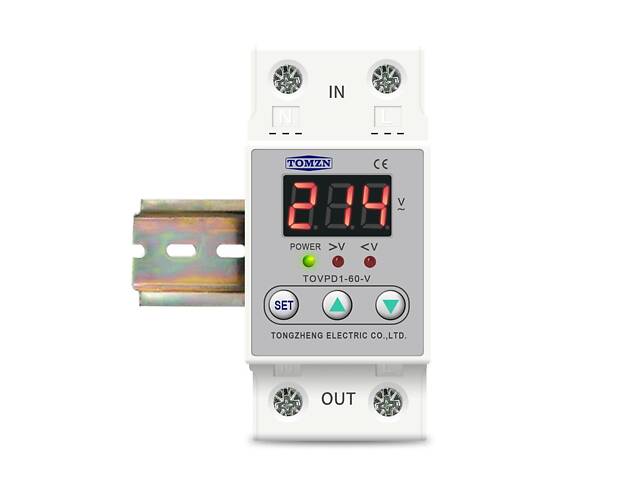

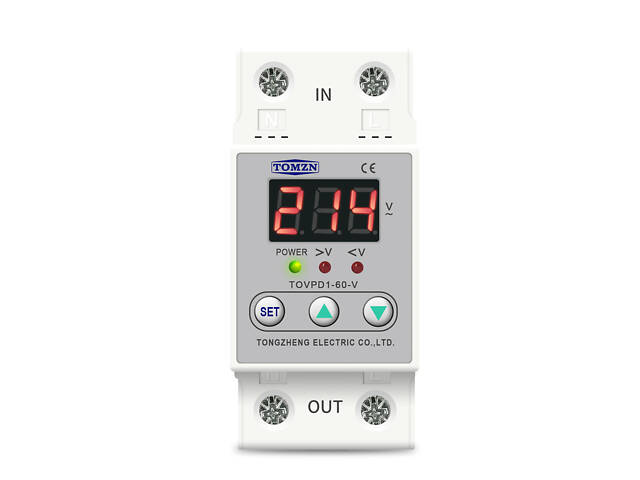

60А однофазное реле контроля напряжения и тока с индикацией [TOVPD1-60-V] tomzn

Характеристики

• Рубрика
  Обладнання для електропостачання

  Показати всі Приховати
• Артикул
  TOVPD1-60-V

  Показати всі Приховати
• Додаткові характеристики

  Время срабатывания	60 сек
  Высота	70 мм
  Гарантийный срок	12 мес
  Дисплей	Да
  Длина	77 мм
  Индикация	Световая
  Количество фаз	1
  Контроль пропадания фазы	Да
  Максимальная мощность	400 Вт
  Максимальная рабочая температура	55 град.
  Максимальное напряжение срабатывания	275 В
  Материал корпуса	Пластик
  Минимальная рабочая температура	-20 град.
  Минимальное напряжение срабатывания	165 В
  Номинальный ток	60 А
  Степень защиты IP	20
  Тип монтажа	На DIN рейку
  Ширина	35 мм
  Сечение подключаемых проводов	25

• Опис товару

  Реле 60А , контроля напряжения и тока однофазное с дисплеем TOMZN, TOVPD1-60-V


  ---




  Реле напряжения 60А предназначено для непрерывного контроля величины напряжения питания в однофазных цепях переменного тока и защиты потребителей электроэнергии от повышенного или пониженного напряжения путем отключения питания при его выходе за установленные пределы с заданной выдержкой времени и автоматического включения питания с заданной выдержкой времени при восстановлении напряжения в рамки установленного предела.



  Примечание: когда вы впервые подключаете продукт, вам нужно подождать около 1 минуты, после того как красный индикатор выключится.




  I. Применение




  Устройство защиты от перенапряжения и низкого напряжения с функцией автоматического повторного замыкания (OUPA) - это интеллектуальный защитник, интегрированный с защитой от перенапряжения, защитой от пониженного напряжения и защитой от сверхтока. В случае неисправности из-за превышения напряжения, неисправности под напряжением или превышения тока в линии этот продукт может мгновенно выключиться, чтобы предотвратить сжигание электрического оборудования. Значения повышенного напряжения, пониженного напряжения и превышения тока этого изделия можно настроить самостоятельно и регулировать в соответствии с местными практическими условиями.




  II. Особенности продукта




  2.1 В случае неисправности из-за перенапряжения, неисправности из-за низкого напряжения или неисправности из-за перенапряжения в однофазной линии, изделие может отключить питание линии и может автоматически восстановить подключение линии через некоторое время после восстановления напряжения или тока в линии. до нормального состояния.

  2.2 В случае кратковременного перенапряжения в линии продукт может защитить оборудование от ложного срабатывания.

  2.3 Если линия подвергается нестабильному напряжению или внезапному отключению и включению питания из-за ослабленного соединения и другой неисправности, продукт отсоединит линию.

  2.4 Когда напряжение неисправности линии достигает пика, сам продукт не будет поврежден.




  III. Нормальные условия использования и установки




  3.1 Нормальные условия использования

  3.1.1 Температура окружающего воздуха Температура окружающего воздуха не должна превышать +55°C и не менее -20°C, а средняя температура за 24 часа не должна превышать +35°C.

  3.1.2 Высота места установки не должна превышать 2000 м.

  3.1.3 Атмосферные условия

  3.1.3.1 Влажность Относительная влажность воздуха в месте установки не должна быть

  более 50% при температуре окружающего воздуха +40°С; В условиях низких температур относительная влажность может быть высокой. Например, когда средняя минимальная температура наиболее влажного месяца составляет +20°C, средняя максимальная относительная влажность за месяц может достигать 90%.

  Конденсат, образующийся вследствие изменения температуры, следует предотвращать принятием соответствующих мер.

  3.1.3.2 Класс загрязнения: 3




  3.2 Условия монтажа

  3.2.1 Реле может быть установлен в шкафу вертикально или горизонтально. При особой необходимости необходимо оформить специальный заказ.

  3.2.2 Реле должен быть установлен в среде без риска взрыва. В среде не должно быть газа и электропроводящей пыли, достаточной для разъедания металла и влияния на изоляционный эффект.

  3.2.3 Реле должен быть установлен в месте, исключающем попадание дождя и снега.




  IV. Использование Релеа

  После установки Реле может быть подключен пользователем. При этом поперечное сечение провода выбирается в соответствии с действующим стандартом и на основе номинального тока Релеа. Обратите внимание на расположение входных и выходных проводов и последовательность фаз перед включением для использования.




  V. Примечания

  5.1 Пользователь должен придерживаться соответствующих процедур и обращать внимание на следующие пункты при выполнении различных операций или тестов, чтобы обеспечить правильное и безопасное использование продукта.

  5.2 Вход и выход должны быть скорректированы и подключены на основе маркировки изделия. (При этом ток нагрузки должен быть меньше защитного тока изделия.)

  5.3 Нейтральная линия N не может быть неправильно подключена и должна быть надежно соединена; иначе Реле может не работать должным образом.

  5.4 Перед включением внимательно проверьте, правильно ли подключена электропроводка, соответствует ли нагрузка защитному току изделия и закреплен ли крепежный винт затянут, иначе изделие может быть повреждено. 5.5 Включив изделие, не прикасайтесь к токоведущим частям, чтобы избежать поражения электрическим током.

  5.6 Данный продукт должен сочетаться с микровыключателем для защиты от короткого замыкания; иначе изделие может быть не в состоянии реализовать защиту от ограничения нагрузки в случае короткого замыкания на входе или на конце изделия.

  5.7 Поскольку изделие имеет функцию автоматического сброса, после того, как изделие играет роль защиты и сработает, необходимо снять нагрузку (электроприбор) и проверить цепь; в противном случае изделие будет часто подключаться и отключаться от нагрузки. Наконец, изделие или его цепь могут сгореть из-за частого подключения к перегрузке и отключения на длительное время.

  5.8 Изделия, не используемые длительное время, должны быть влаго- и пыленепроницаемыми. Перед использованием они должны быть отлажены в соответствии с вышеуказанным содержимым и могут быть введены в эксплуатацию только тогда, когда они в норме.

  5.9 Этот продукт не имеет функции изоляции. Пожалуйста, отсоедините передний автоматический выключатель во время обслуживания цепи.




  ---

























































  Артикул	TOVPD1-60-V
  Степень защиты	IP20
  Гарантия, мес	12
  Номинальное рабочее напряжение Ue, В	АС 230
  Пределы порога отключения, В	Нижний - 165, верхний - 275
  Время срабатывания	1 сек.
  Задержка	60 сек.
  Номинальная частота, Гц	50
  Номинальный ток In, А	60А
  Усилие затяжки контактных зажимов, Нм	3,5
  Макс. сечение присоединяемых проводников, мм²	1-25
  Номинальная нагрузка, кВт	4,4
  Диапазон рабочих температур, °С	-20...+60
