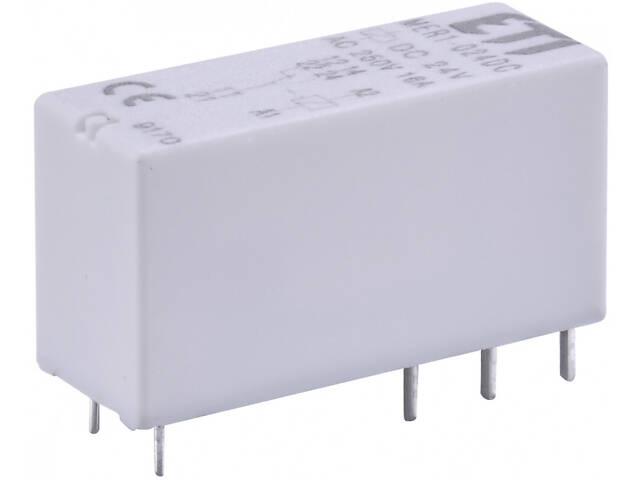

Промежуточное реле 16А 1к 24 DC миниатюрное [2473045] MER1-024DC ETI

Описание товара

• Рубрика
  Оборудование для электроснабжения

  Показать все Скрыть
• Артикул
  2473045

  Показать все Скрыть
• Дополнительные характеристики

  Номинальное напряжение катушки	24 В
  Номинальный ток	16 А
  Количество контактных групп	1
  Совместимость (Серия)	MER1
  Тип тока	DC

• Реле электромеханическое MER1-024DC (1x16A 250VAC), 2473045

  ---

  Электромеханические реле MER предназначены для коммутации, управления и сигнализации вспомогательных и силовых цепей.

  ---

  Количество и тип контактов	1 CO
  Материал контактов	AgNi
  Номинальное/максимальное напряжение контактов	AC 250V/440V
  Минимальное коммутируемое напряжение	5V (AgNi)
  Номинальный ток (мощность) нагрузки:	AC1 16 A / 250V AC AC15 3 A / 120 V 1,5 A / 240 V AC3 750W (1-фазный электродвигатель) DC1 16 A / 24 V DC (см. диаграмму) DC13 0,22 A/120 V 0,1 A/250 V
  Минимальный коммутируемый ток	5 mA (AgNi)
  Номинальный ток	16A
  Максимальная мощность коммутируемого AC1	4000 VA
  Минимальная коммутируемая мощность	0.3W (AgNi)
  Переходное сопротивление контактов	≤ 100 mΩ
  Частота коммутаций	• при номинальной нагрузке AC1 600 (цикл./час) • без погрузки 72 000 (цикл./час)
  Параметры катушки	Номинальное напряжение AC: 24V, 230V / DC: 12V, 24V Напряжение размыкания AC: ≥ 0,15 Un/DC: ≥ 0,1 Un Номинальная потребляемая мощность • AC 0,75 VA • DC 0,4...0,48 W
  Параметры изоляции в соответствии с EN 60664-1	Номинальное напряжение изоляции Ui 400 V AC Номинальное импульсное напряжение Uimp 4 000 V 1,2 / 50 Категория перенапряжения III Степень загрязнения изоляции 3 Напряжение пробоя • между катушкой и контактами 5000V AC (усиленная изоляция) • между тоководами (полюс – полюс) 2500V AC (основная изоляция)
  Расстояние между катушкой и контактами	• воздухом ≥ 10 мм • изоляцией ≥ 10мм
  Дополнительные параметры	Время срабатывания/возврата 7 ms / 3 ms Электрический ресурс • резистивный AC1 (циклов) 10^5 при 16 A, 250V AC • DC L/R=40мс (циклов) 10^5 при 0,15 A, 220V DC • cos Φ - Механический ресурс (циклов) >3x10^7
  Габаритные размеры (L x W x H)	29 x 12,7 x 15,7 мм
  Вес	14г
  Температура хранения	- 40...+85°C
  Рабочий диапазон температур	AC: - 40...+70&C/DC: - 40...+85&C
  Степень защиты корпуса (EN 60529)	IP 40/IP67
  Защита от воздействия вокруг. среды (EN 116000-3)	RTII/RTIII
  Устойчивость к ударам (NC)	30 g
  Испытание на виброустойчивость IEC 60068-2-7	10 g 10...150 Hz
  Температура пайки / время пайки	max. 2700C/max. 5 c
