Описание товара

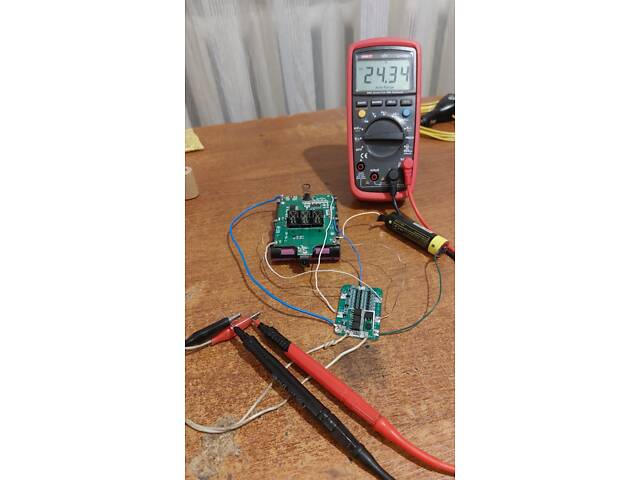

Проверенные рабочие модули
Могу отправить, самовывоз борщяговка Гната Юри

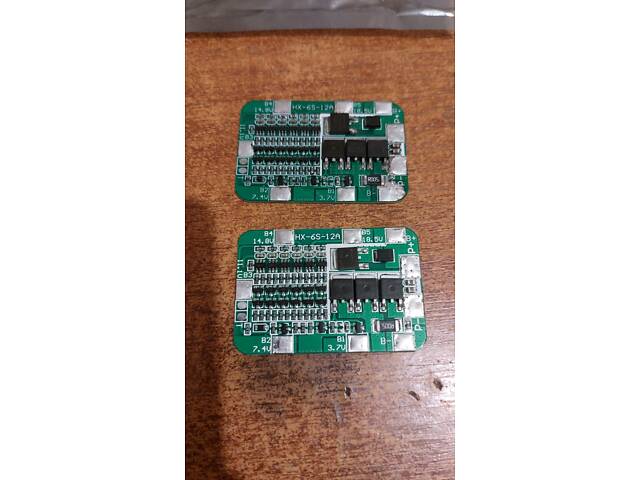

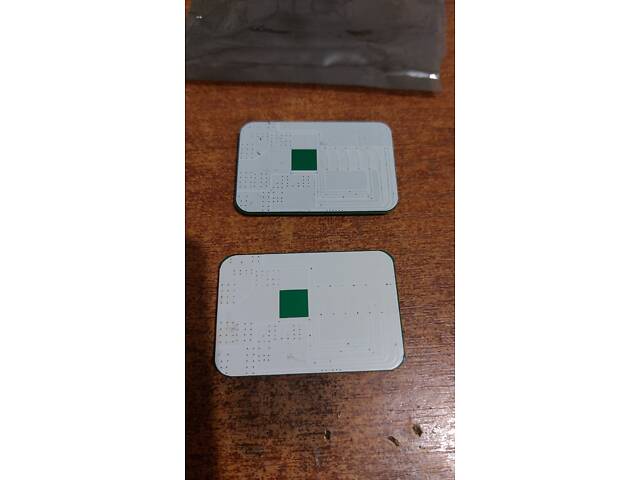

При заказе через олх доставку на 20г дороже из-за комиссии олх, сообщите я поменяю ценуМодуль (плата) защиты 6-и последовательно включенных Li-Ion аккумуляторов (6S). Подходит для Li-Ion и Li-Po аккумуляторов типоразмера 18650, 26650 и подобных с номинальными напряжением 3.7V и максимальным 4.2V. Предусмотрена пассивная балансировка током ~100 mA.
Функции модуля:
Защита от КЗ
Защита от глубокого разряда
Защита от перезаряда
Балансировка
Подключение сборки аккумуляторов к модулю производится строго последовательно. Вначале 0 V затем 4.2V, 8.4V и т.д.. При нарушении данного требования BMS работать не будет или может выйти из строя ! Избегайте короткого замыкания при монтаже аккумуляторов. Используйте однотипные аккумуляторы. Применяйте качественный монтажный провод под соответствующий ток. После сборки возможно потребуется подключение зарядного устройства к BMS, для его активации. Если сработала защита на плате, ее нужно поставить на зарядку.Характеристики:
Максимальное напряжения заряда одного аккумулятора: 4.25 V
Срабатывание защиты при напряжении разряда одного аккумулятора: 2.5 V
Непрерывный ток заряда (max): 15А
Выходной ток (max): 25А
Размеры модуля: 55 x 35 mmОписание выводов:
0V Отрицательный потенциал АКБ 1
4.2V Подключение к средней точке соединения двух АКБ
8.4V Подключение к средней точке соединения двух АКБ
12.6V Подключение к средней точке соединения двух АКБ
16.8V Подключение к средней точке соединения двух АКБ
21.0V Подключение к средней точке соединения двух АКБ
25.2V Положительный потенциал АКБ 6
