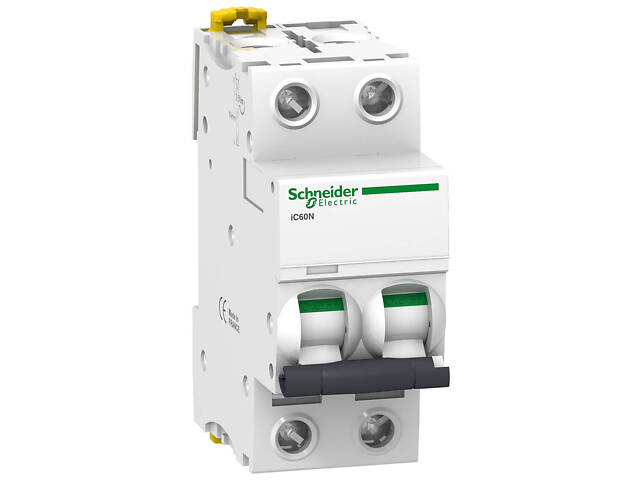

Автоматический выключатель 2P 32A 6kA 'В' [A9F78232] Acti9 iC60N Schneider Electric

Характеристики

• Рубрика
  Автоматические регуляторы

  Показать все Скрыть
• Артикул
  A9F78232

  Показать все Скрыть
• Дополнительные характеристики

  Время-токовые характеристики	B
  Количество модулей	2 шт
  Количество полюсов	2 шт
  Номинальная отключающая способность (Icn)	15000 А
  Номинальный ток	32 А
  Тип монтажа	На DIN рейку

• Описание товара

  Автоматический выключатель Acti9 iC60N 2P, 32А, кривая B Schneider Electric A9F78232

  ---

  ---

  Область применения	Распределение
  Серия	Acti9
  Наименование продукта	Acti 9 iC60
  Тип продукта	Автоматический выключатель
  Краткое название устройства	iC60N
  Описание полюсов	2P
  Число защищенных полюсов	2
  Номинальный ток	32 A
  Тип сети	Переменный ток Постоянный ток
  Технология расцепителя	Термомагнитный
  Обозначение кривой	B
  Отключающая способность	6000 A Icn в 400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 36 kA Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 kA Icu в <= 125 v постоянный ток в соответствии с en iec 60947-2 10 kA Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 kA Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6 kA Icu в 440 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 kA Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
  Категория применения	Категория А в соответствии с EN 60947-2 Категория А в соответствии с IEC 60947-2
  Соответствие требованиям по изоляции	Да в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с IEC 60898-1 Да в соответствии с IEC 60947-2
  Стандарты	EN 60898-1 IEC 60947-2 IEC 60898-1 EN 60947-2
  Частота сети	50/60 Гц
  Предел электромагнитного отключения	4 x In +/- 20 %
  Номинальная рабочая отключающая способность	15 kA 75 % в соответствии с EN 60947-2 - 220...240 В Переменный ток 50/60 Гц 7,5 kA 75 % в соответствии с EN 60947-2 - 380...415 В Переменный ток 50/60 Гц 4,5 kA 75 % в соответствии с EN 60947-2 - 440 В Переменный ток 50/60 Гц 15 kA 75 % в соответствии с IEC 60947-2 - 220...240 В Переменный ток 50/60 Гц 7,5 kA 75 % в соответствии с IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц 4,5 kA 75 % в соответствии с IEC 60947-2 - 440 В Переменный ток 50/60 Гц 27 kA 75 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 27 kA 75 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 6000 A 100 % в соответствии с EN 60898-1 - 400 В Переменный ток 50/60 Гц 6000 A 100 % в соответствии с IEC 60898-1 - 400 В Переменный ток 50/60 Гц 10 kA 100 % в соответствии с IEC 60947-2 - 72...125 В Постоянный ток 10 kA 100 % в соответствии с EN 60947-2 - 72...125 В Постоянный ток
  Класс ограничения	3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1
  [Ui] Номінальна напруга ізоляції	500 миля Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 миля Переменный ток 50/60 Гц в соответствии с IEC 60947-2
  [Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2
  Индикатор положения контакта	Да
  Тип управления	Рычаг управления
  Индикатор наличия напряжения	Индикатор срабатывания
  Исполнение монтажа	Стационарный
  Способ монтажа	DIN-рейка
  Совместимость распределительного блока с г	Верхняя или нижняя: Да
  Шаг 9 мм	4
  Высота	85 mm
  Ширина	36 mm
  Глубина	78,5 mm
  Вес нетто	0,25 kg
  Цвет	Белый
  Механическая износостойкость	20000 циклы
  Электрическая износостойкость	10000 циклы
  Соединения клеммы	Единая клемма (Верхняя или нижняя) 1 35 mm² жесткий Единая клемма (Верхняя или нижняя) 1 25 mm² гибкий
  Длина зачистки проводов	14 mm для Верхняя или нижняя соединение
  Момент затяжки	3,5 Н м Верхняя или нижняя
  Защита от замыкания на землю	Отдельный блок
  Степень защиты IP	IP20 в соответствии с IEC 60529 IP20 в соответствии с EN 60529
  Степень загрязнения	3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2
  Категория перенапряжения	IV
  Подготовка к работе в тропических условиях	2 в соответствии с IEC 60068-1
  Относительная влажность	95 % в 55 C
  Высота над уровнем моря	0...2000 м
  Рабочая температура окружающей среды	-35 70 C
  Температура окружающей среды при хранении	-40 85 C
  Unit Type of Package 1	PCE
  Number of Units in Package 1	1
  Package 1 Height	7,3 cm
  Package 1 Widtd	3,5 cm
  Package 1 Lengtd	9,4 cm
  Package 1 Weight	238,0 g
  Unit Type of Package 2	BB1
  Number of Units in Package 2	6
  Package 2 Height	8,5 cm
  Package 2 Widtd	10,0 cm
  Package 2 Lengtd	22,0 cm
  Package 2 Weight	1,48 kg
  Unit Type of Package 3	S03
  Number of Units in Package 3	66
  Package 3 Height	30,0 cm
  Package 3 Widtd	30,0 cm
  Package 3 Lengtd	40,0 cm
  Package 3 Weight	16,778 kg
  Гарантия	18 месяцев
