Автомат ввода резерва с автоматическим и ручным переключением Geya G2R-63, 2 полюса, 63 Ампера, DIN

Характеристики

• Рубрика
  Электрика

  Показать все Скрыть
• Дополнительные характеристики

  Гарантия	6 мес.
  Тип напряжения	Переменный ток
  Тип монтажа	Din-рейка
  Тип	Рубильник перекидной
  Номинальный ток	63 А
  Номинальное напряжение, В	220
  Страна-производитель товара	Китай
  Страна регистрации бренда	Китай
  Количество фаз	1 — фаза
  Количество полюсов	1+N

• Описание товара

  Автомат ввода резерва 63 Ампера с автоматическим переключением на резервное питание и обратно

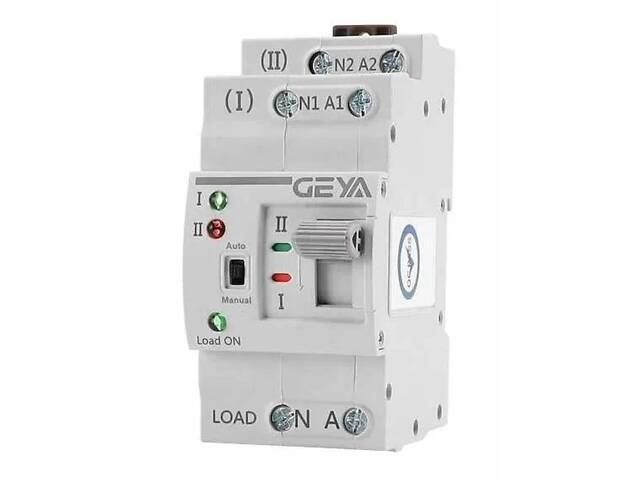

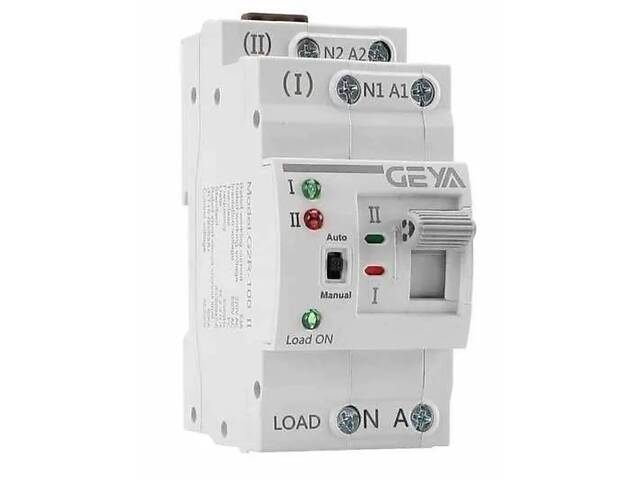

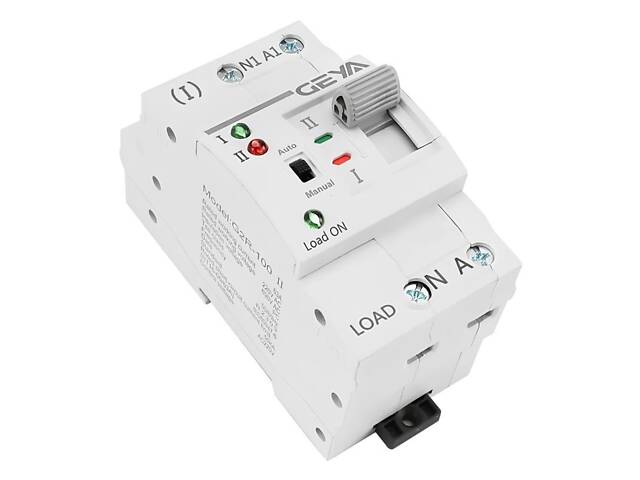

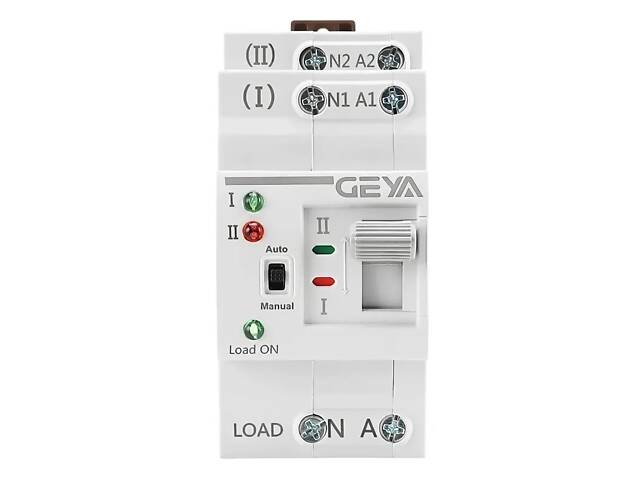

  Автомат ввода резерва (АВР) GEYA G2R-63 2P 63А 2 полюсный 1 фаза + ноль –  это автоматическое переключающее устройство между основной сетью электропитания и резервной (инвертор, генератор, ecoflow и т.д.). Это компактный автомат ввода резерва, шириной 5 см, занимает всего 3 модуля и монтируется на стандартную DIN рейку.

  Автомат ввода резерва используется для подключения генератора, инверторного преобразователя DC-AC, портативных зарядных станций типа EcoFlow и общей городской электросети. Идеальный вариант для квартир, домов, офисов.

  Особенностью является быстрое переключение между линиями питания – 50 ms. При отсутствии основного питания он автоматически переключается на резервное, при восстановлении основного питания он приоритетно переключается на него.

  Принцип роботы

  1. При отключении основного источника питания устройство автоматически переключается на резервный источник питания. По восстановлении основного источника питания, устройство снова переключится на него.
  2. Если оба источника питания выключены, то устройство не будет функционировать до тех пор, пока хотя бы один из источников не будет включен. После включения одного из источников, устройство автоматически подсоединяется к нему.
  3. По необходимости - можно вручную выбрать направление источника питания с помощью соответствующего переключателя.

  Технические характеристики

  • Производитель: Geya.
  • Страна производства: Китай.
  • Тип изделия: Устройство АВР (1-0-2).
  • Тип исполнения: Модульный.
  • Количество полюсов: 2P (1 фаза + ноль).
  • Номинальный ток: 63А.
  • Вид переключения: Ручной, Автоматический.
  • Напряжение 220 (230) вольт.
  • Напряжение изоляции: 690 В.
  • Частота сети: 50 Гц.
  • Количество занимаемых модулей: 3.
  • Время автоматического переключения: 50 мс.
  • Возможность использования мотор-привода: Да, встроенный.
  • Возможность пломбировки: Нет.
  • Монтаж: На DIN-рейку.
  • Электрический ресурс: 1500 переключений.
  • Механический ресурс: 8000 переключений.
  • Степень защиты: IP30.

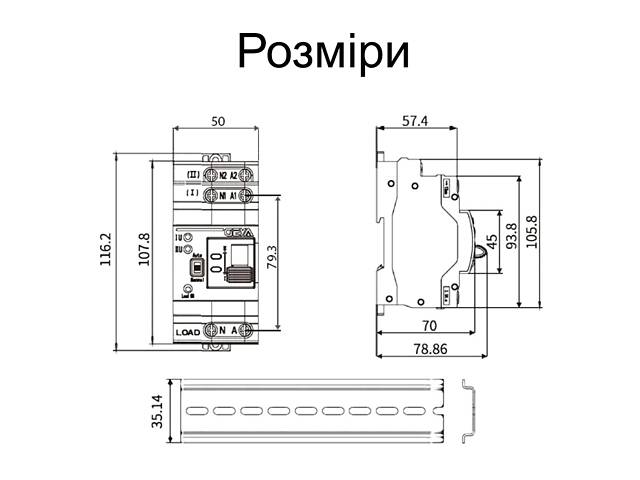

  • Высота: 108 мм.
  • Ширина: 50,5 мм.
  • Глубина: 78 мм.

  ВНИМАНИЕ!

  Важно! Обязательно переведите селекторный переключатель выбора режима в положение "Ручной", прежде чем вручную переключать ввод. Если вручную переключить ввод в режиме "Авто", то АВР выйдет из строя!

  Меры предосторожности при использовании

  1. АВР следует использовать с напряжением не ниже 185 В, в противном случае катушка может перегореть.
  2. В автоматическом режиме работы нельзя вручную переключать ввод, иначе катушка может перегореть.
  3. Скорость и частота переключения не должны быть высокими. Если требуется тестирование, время переключения должно быть НЕ ЧАЩЕ ОДНОГО РАЗА В МИНУТУ!

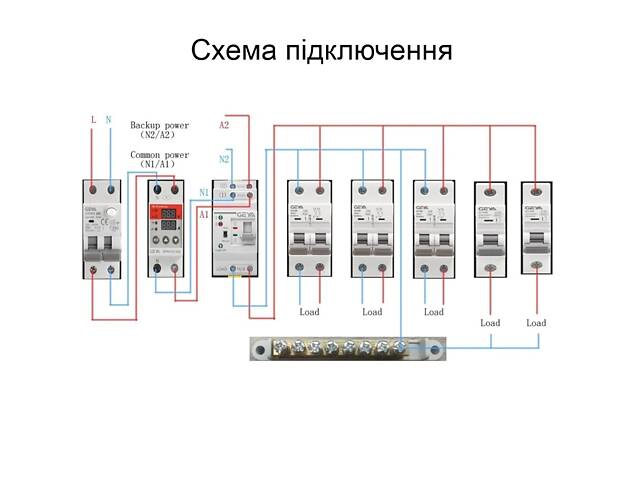

  4. При использовании АВР без защитных устройств существует большой риск выхода из строя АВР из-за перегрузки высоким напряжением и током (не является гарантийным случаем). АВР рекомендуется использовать вместе с устройством защиты от перенапряжения (реле напряжения) или стабилизатором по схеме:

  Городская электросеть → реле напряжения/стабилизатор → автомат ввода резерва АВР

  5. При применении с АВР в качестве источника резервного питания инверторного преобразователя (типа Ecoflow, Bluetti, Элим, Forte и др.) КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ включать инвентор на зарядку в одну сеть с АВР. Существует большой риск возникновения явления "встречный ток", что приведет к выходу из строя обоих устройств. Для зарядки инвентора необходимо использовать отдельную изолированную линию питания от городской сети.
