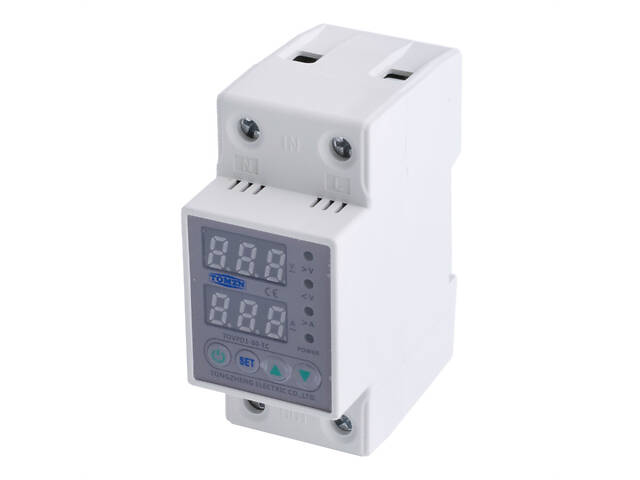

![80A однофазное реле контроля напряжения и тока [TOVPD1-80-EC] tomzn](https://cdn.riastatic.com/photosnew/general/adv_photo/80a-odnofaznoe-rele-kontrolya-napryajeniya-i-toka__25827593m.webp "80A однофазное реле контроля напряжения и тока [TOVPD1-80-EC] tomzn")
Описание товара
- Рубрика
- АртикулTOVPD1-80-EC
-
Регулируемое реле 80А, контроль напряжения и тока однофазное TOMZN, TOVPD1-80-EC
Функции:
1. Защита от перенапряжения
2. Защита от пониженного напряжения
3. Защита от перегрузки по току
4. Автоматическое восстановление
5. Отображение напряжения (измерение напряжения)
6. Индикация тока (измерение тока)
7. Калибровка напряжения: Регулировка напряжения +-10%.
8. Восстановление заводских настроек: нажмите кнопку вниз и удерживайте ее более 12 с.
9. Запрос неисправности: Нажмите кнопку ВГОРУ более чем на 6 с.
I. Применение
Устройство защиты от перенапряжения и низкого напряжения с функцией автоматического повторного замыкания (OUPA) - это интеллектуальный защитник, интегрированный с защитой от перенапряжения, защитой от пониженного напряжения и защитой от сверхтока. В случае неисправности из-за превышения напряжения, неисправности под напряжением или превышения тока в линии этот продукт может мгновенно выключиться, чтобы предотвратить сжигание электрического оборудования. Значения повышенного напряжения, пониженного напряжения и превышения тока этого изделия можно настроить самостоятельно и регулировать в соответствии с местными практическими условиями.
II. Особенности продукта
2.1 В случае неисправности из-за перенапряжения, неисправности из-за низкого напряжения или неисправности из-за перенапряжения в однофазной линии, изделие может отключить питание линии и может автоматически восстановить подключение линии через некоторое время после восстановления напряжения или тока в линии. до нормального состояния.
2.2 В случае кратковременного перенапряжения в линии продукт может защитить оборудование от ложного срабатывания.
2.3 Если линия подвергается нестабильному напряжению или внезапному отключению и включению питания из-за ослабленного соединения и другой неисправности, продукт отсоединит линию.
2.4 Когда напряжение неисправности линии достигает пика, сам продукт не будет поврежден.
III. Нормальные условия использования и установки
3.1 Нормальные условия использования
3.1.1 Температура окружающего воздуха Температура окружающего воздуха не должна превышать +55°C и не менее -20°C, а средняя температура за 24 часа не должна превышать +35°C.
3.1.2 Высота места установки не должна превышать 2000 м.
3.1.3 Атмосферные условия
3.1.3.1 Влажность Относительная влажность воздуха в месте установки не должна быть
более 50% при температуре окружающего воздуха +40°С; В условиях низких температур относительная влажность может быть высокой. Например, когда средняя минимальная температура наиболее влажного месяца составляет +20°C, средняя максимальная относительная влажность за месяц может достигать 90%.
Конденсат, образующийся вследствие изменения температуры, следует предотвращать принятием соответствующих мер.
3.1.3.2 Класс загрязнения: 3
3.2 Условия монтажа
3.2.1 Реле может быть установлен в шкафу вертикально или горизонтально. При особой необходимости необходимо оформить специальный заказ.
3.2.2 Реле должен быть установлен в среде без риска взрыва. В среде не должно быть газа и электропроводящей пыли, достаточной для разъедания металла и влияния на изоляционный эффект.
3.2.3 Реле должен быть установлен в месте, исключающем попадание дождя и снега.
IV. Использование Реле
После установки Реле может быть подключен пользователем. При этом поперечное сечение провода выбирается в соответствии с действующим стандартом и на основе номинального тока Релеа. Обратите внимание на расположение входных и выходных проводов и последовательность фаз перед включением для использования.
V. Примечания
5.1 Пользователь должен придерживаться соответствующих процедур и обращать внимание на следующие пункты при выполнении различных операций или тестов, чтобы обеспечить правильное и безопасное использование продукта.
5.2 Вход и выход должны быть скорректированы и подключены на основе маркировки изделия. (При этом ток нагрузки должен быть меньше защитного тока изделия.)
5.3 Нейтральная линия N не может быть неправильно подключена и должна быть надежно соединена; иначе Реле может не работать должным образом.
5.4 Перед включением внимательно проверьте, правильно ли подключена электропроводка, соответствует ли нагрузка защитному току изделия и закреплен ли крепежный винт затянут, иначе изделие может быть повреждено.
5.5 Включив изделие, не прикасайтесь к токоведущим частям, чтобы избежать поражения электрическим током.
5.6 Данный продукт должен сочетаться с микровыключателем для защиты от короткого замыкания; иначе изделие может быть не в состоянии реализовать защиту от ограничения нагрузки в случае короткого замыкания на входе или на конце изделия.
5.7 Поскольку изделие имеет функцию автоматического сброса, после того, как изделие играет роль защиты и сработает, необходимо снять нагрузку (электроприбор) и проверить цепь; в противном случае изделие будет часто подключаться и отключаться от нагрузки. Наконец, изделие или его цепь могут сгореть из-за частого подключения к перегрузке и отключения на длительное время.
5.8 Изделия, не используемые длительное время, должны быть влаго- и пыленепроницаемыми. Перед использованием они должны быть отлажены в соответствии с вышеуказанным содержимым и могут быть введены в эксплуатацию только тогда, когда они в норме.
5.9 Этот продукт не имеет функции изоляции. Пожалуйста, отсоедините передний автоматический выключатель во время обслуживания цепи.
Производитель
TOMZN
Тип устройства
Реле напряжения, отсекатель
Сила тока
80 A
Диапазон срабатывания при пониженном напряжении регулируемый
140...210VAC (заводская настройка 170VAC)
Диапазон срабатывания при повышенном напряжении регулируемый
230...300VAC (заводская настройка 270VAC)
Диапазон срабатывания при превышении тока потребления регулируемый
1...80A (заводская настройка 60A)
Время включения после срабатывания регулируемое
1сек...500сек. (заводская настройка: 30сек.)
Время до срабатывания регулируется
0,1...30сек (заводская настройка: 1сек)
На дисплее
отображается напряжение и ток потребления
Есть функция
калибровки, задержка первого включения
Монтаж
на DIN рейку 35мм
Ширина
38мм
Высота
85мм
