3x380V 5A Нейтральне трехфазное реле последовательности фаз, установки напряжение [GKV-12F] Samwha

Характеристики

• Рубрика
  Оборудование для электроснабжения

  Показать все Скрыть
• Артикул
  GKV-12F

  Показать все Скрыть
• Дополнительные характеристики

  Количество фаз	3
  Контроль последовательности фаз	Да
  Максимальное напряжение срабатывания	300 В
  Минимальное напряжение срабатывания	140 В
  Номинальное рабочее напряжение по переменному току	380 В
  Номинальный ток	5 А
  Степень защиты IP	20
  Тип монтажа	На DIN рейку
  Время срабатывания	0.1

• Описание товара

  Трехфазное реле последовательности фаз, установки напряжение, 3х380 с нейтралью Samwha, GKV-12F




  ---




  Реле контроля напряжения предназначены для защиты устройств с чувствительными значениями рабочего напряжения от неисправностей, которые могут быть вызваны напряжением сети.


  Использование и принцип работы



  Выполните соединения устройства в соответствии со схемой подключения. Установите необходимые настройки устройства в соответствии со значениями рабочего напряжения нагрузки. Когда устройство находится под напряжением, если значения напряжения нормальные в соответствии с установленными значениями, реле активируется и светодиод реле включается. (В случае моделей с контролем последовательности фаз последовательность фаз также должна быть правильной.) Когда значения напряжения выходят за установленные значения, соответствующий светодиод неисправности горит, он ждет времени задержки (DT) по истечении времени, реле деактивируется, и светодиод реле гаснет. Когда напряжения возвращаются к своим нормальным значениям, устройство ждет, пока не наступит время сброса (RT), по истечении времени реле активируется и включается светодиод реле.

  Функция защиты от высокого напряжения отключается, когда ручка управления высоковольтным напряжением выключена.

  Функция защиты от низкого напряжения отключается, когда ручка управления низковольтным напряжением выключена.

  Реле активировано: 2 (COM) и 3 (NC) короткого замыкания, 1 (NC) и 2 (COM) обрыва цепи.

  Реле отключено: 2 (COM) и 1 (NC) короткого замыкания, 3 (NC) и 2 (COM) обрыва цепи.


  Необходимые настройки и уведомления об ошибках



  HV: установленное значение высокого напряжения, когда напряжение поднимается выше этого значения, горит светодиод высокого напряжения.

  LV: установленное значение низкого напряжения, когда напряжение падает ниже этого значения, светодиод LV горит.

  DT: время задержки - это время ожидания перед входом в неисправность.

  RT: время сброса - это время ожидания срабатывания реле, когда напряжение вернется в норму.


  Функции защиты



  Защита от высокого напряжения - для входа в состояние ошибки: если одна или несколько фаз превышают установленное значение высокого напряжения, светодиод высокого напряжения горит, устройство ждет, пока не наступит установленное время задержки (DT), по истечении времени реле деактивируется, а светодиод реле погаснет.

  Защита от высокого напряжения - выход из состояния ошибки: когда все фазы опускаются ниже 3% от установленного значения высокого напряжения, устройство ждет времени сброса (RT). По истечении времени светодиод HV не горит, реле активируется и светодиод реле горит.

  Защита от предохранителя высокого напряжения Для входа в состояние ошибки: если одна или несколько фаз превышают в 1,5 раза номинальное рабочее напряжение, Высоковольтный светодиод мигает, через 100 миллисекунд устройство деактивирует реле, и светодиод реле выключается.

  Защита предохранителя от высокого напряжения - выход из состояния ошибки: когда все фазы опускаются ниже 3% от установленного значения высокого напряжения, устройство ждет времени сброса (RT). По прошествии времени светодиод HV погаснет, реле активируется и светодиод реле загорится.

  Защита от низкого напряжения - для входа в состояние ошибки: если одна или несколько фаз опускается ниже установленного значения низкого напряжения, светодиод низкого напряжения горит, устройство ждет, пока не наступит установленное время задержки (DT), по истечении времени реле деактивируется, а светодиод реле погаснет.

  Защита от низкого напряжения - выход из состояния ошибки: когда все фазы превышают 3% установленного значения низкого напряжения, устройство ожидает времени сброса (RT). По прошествии времени светодиод LV выключен, реле активируется и светодиод реле загорится.

  Защита предохранителя от низкого напряжения - для входа в состояние ошибки: если одна или несколько фаз в 0,5 раза ниже номинального показателя работы, светодиод низкого напряжения мигает, через 100 миллисекунд устройство отключает реле, и светодиод реле выключается.

  Защита предохранителя низкого напряжения - выход из состояния ошибки: когда все фазы превышают 3% установленного значения высокого напряжения, устройство ожидает времени сброса (RT) по истечении времени, светодиод LV не горит, реле активируется и светодиод реле горит.

  Защита от напряжения питания - для входа в состояние ошибки: светодиоды низкого и высокого напряжения мигает, когда напряжение N-L1 ниже номинального рабочего напряжения в 0,4 раза. Через 100 миллисекунд устройство деактивирует реле, и светодиод реле выключается.

  Защита от напряжения питания - выход из состояния ошибки: когда значения напряжения N-L1 превышают 3% установленного значения низкого напряжения, устройство ждет времени сброса (RT), по истечении времени светодиоды НН и ВН гаснут. Реле активируется, и светодиод реле горит.

  Защита последовательности фаз: если последовательность фаз устройства изменена на противоположную, загорается СВЕТОДИОД ошибки последовательности фаз (X), и реле не активируется (только в GKV -12F).

  Защита от отсутствия фазы: Если одна из фаз не подключена к устройству, Индикатор ошибки отсутствия фазы (L) мигает (только в GKV-12).




  ---































































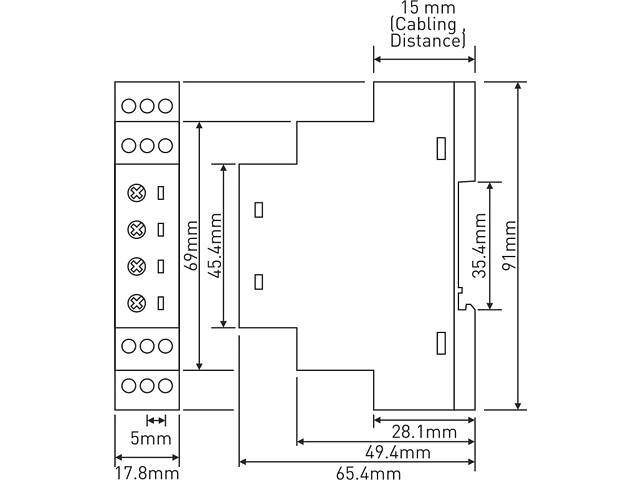

  Рабочие напряжение	3x380В переменного тока, 50/60 Гц
  Номинальное Рабочее напряжение	220В 50/60 Гц
  Высокое напряжение	230-300В
  Низкое напряжение	140-210В
  Время задержки	0,1 сек. - 20 сек.
  Время сброса	0,1 сек. - 20 сек.
  Рабочая мощность	<6ва< td>
  Рабочая температура	-20 °C ..... + 55 °C
  Дисплей	4xLED
  Тип соединения	Терминальное соединение
  Контакт	5A/250V AC (резистивная нагрузка)
  Диаметр кабеля	1,5мм²
  Вес	0.210 кг.
  Монтаж	на DIN-рейку
  Рабочая высота	<2000 метров< td>
