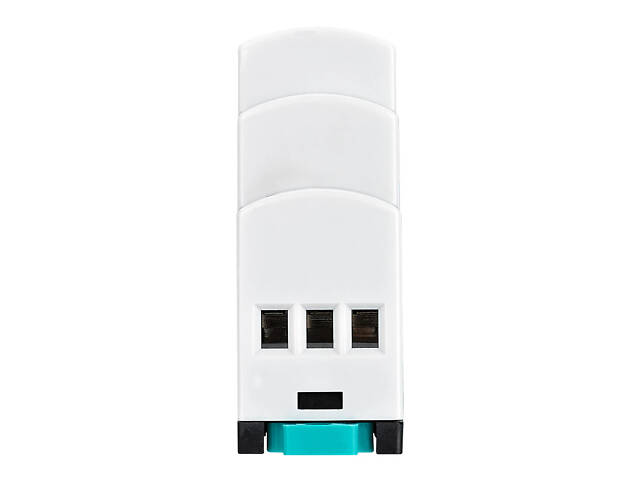

3x380V 5A Ненейтральное трехфазное реле обрыва, асимметрии фаз [FKV-11] Samwha

Характеристики

• Рубрика
  Оборудование для электроснабжения

  Показать все Скрыть
• Артикул
  FKV-11

  Показать все Скрыть
• Дополнительные характеристики

  Высота	95 мм
  Материал корпуса	Пластик
  Номинальное рабочее напряжение по переменному току	380 В
  Номинальный ток	5 А
  Степень защиты IP	20
  Тип монтажа	На DIN рейку
  Ширина	23 мм
  Индикация	Световая
  Количество фаз	3
  Длина	60
  Сечение подключаемых проводов	1.5

• Описание товара

  Реле контроля фаз, устройство защиты 3-х фазного электродвигателя 380VAC, фазовая асимметрия (фиксированная 30%), FKV-11

  ---

  Реле контроля фаз с контролем залипания фаз, пропадания фазы, асимметрии фаз (фиксировано 30%), с креплением на DIN рейку FKV-11. Алгоритм работы реле контроля фаз: при наличии всех трех фазных или линейных напряжений, подключенных в правильной последовательности и все межфазные напряжения в допустимых пределах - реле находится в рабочем состоянии и контакты 2-3 замкнуты, светодиод OUT подсвечивается. Если напряжение любой из фаз изменяется более чем на 30%, (или суммарное разнонаправленное изменение превышает этот предел) загорается светодиод ASM и контакты 2-3 размыкаются, контакты 1-2 замыкаются и светоиндикатор OUT выключается. После возврата разности напряжений в заданный диапазон происходит обратное переключение контактов.

  ---

  Рабочее напряжение (Un)	3x380V AC
  Рабочая частота	50/60 Гц
  Рабочая мощность	< 6ва
  Рабочая температура	-20 °C ..... + 55 °C
  Асимметрия	± 30%
  Дисплей	Cветодиоды
  Тип соединения	Клеммное соединение
  Номинальный ток	5A/250В переменного тока
  Сечение кабеля	1,5мм²
  Вес	110 гр.
  Крепление	на Din-рейку
  Рабочая высота	< 2000 метров
